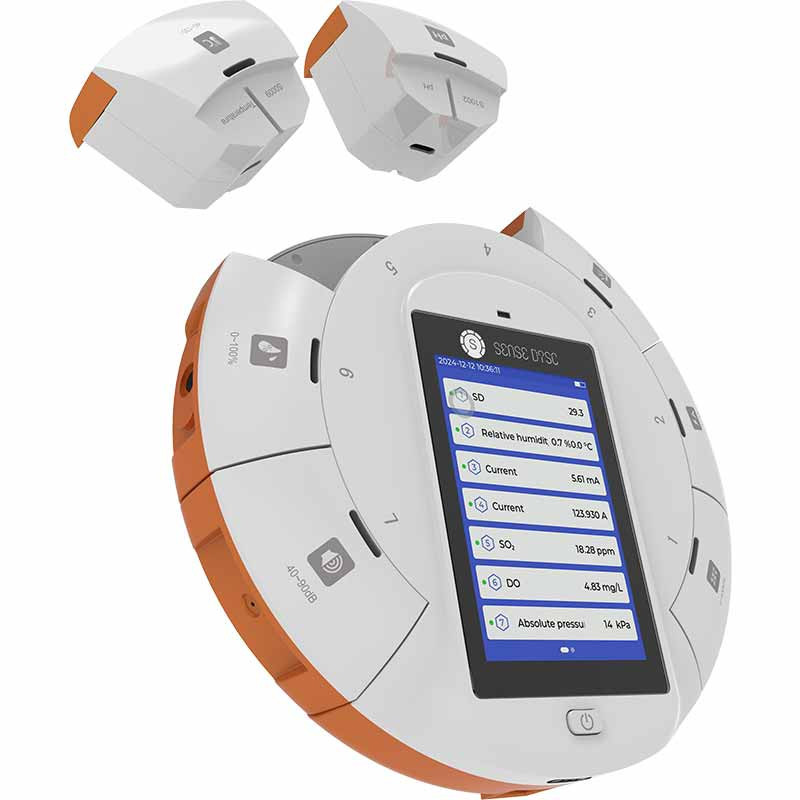

SenseDisc Pro ADVANCE este un kit complex de tip STEM de nivel superior, conceput special pentru modernizarea avansata a laboratoarelor scolare si universitare.

Acest kit profesional reuneste consola autonoma de achizitie de date si un numar total de 17 senzori (4 senzori integrati nativ in consola, 9 senzori externi dedicati si 4 senzori suplimentari compatibili cu intrarile universale), transformand orele de fizica, chimie, biologie si stiinte integrate in experimente practice de nivel academic.

Kit -ul ADVANCE imbina consola de achizitie de date echipata cu ecran tactil color si acumulator reincarcabil cu o gama vasta de module de inalta precizie.

Sistemul digital permite operarea atat in mod autonom, cat si prin conectare directa via USB, Bluetooth sau Wi-Fi la display-uri interactive, PC-uri, Mac-uri, tablete sau telefoane.

Platforma software dedicata iLab asigura colectarea, afisarea si analiza in timp real a datelor experimentale, punand la dispozitia elevilor si profesorilor instrumente avansate de procesare grafica, tabele de date, functii de calibrare si optiuni de export pentru rapoarte de laborator impecabile.

Avantaje Principale Kit laborator digital SenseDisc Pro ADVANCE

Configuratie Maxima cu 17 Senzori: Kit-ul ADVANCE ofera o acoperire exhaustiva prin cei 4 senzori integrati, 9 senzori externi specializati si 4 senzori pentru intrari universale, acoperind orice cerinta experimentala din programa scolara.

Flexibilitate si Portabilitate: Consola autonoma cu ecran digital tactil si acumulator Li-Po permite desfasurarea experimentelor atat in laborator, cat si in teren.

Software Educational iLab: Interfata digitala intuitiva pentru vizualizarea datelor sub forma de grafice dinamice, indicatoare analogice sau tabele numerice.

Conectivitate Plug & Play: Recunoasterea automata a senzorilor conectati la consola, fara proceduri complexe de configurare.

Interoperabilitate Totala: Compatibilitate nativa cu multiple sisteme de operare (Windows, macOS, iOS, Android, Linux).

Specificatii tehnice Kit laborator digital SenseDisc Pro ADVANCE

1. Baza SenseDisc Pro

Total Senzori Disponibili in kit ADVANCE: 17 senzori (4 integrati in baza + 9 senzori externi + 4 senzori externi pentru intrarea universala)

Porturi Extindere: 1 intrare universala libera pentru senzori suplimentari.

Acuratete Esantionare: Pana la 100.000 esantioane/secunda

Ecran: 3.5 inch TFT Touchscreen Color (rezolutie 320x240)

Conectivitate: Bluetooth, USB, Wi-Fi

Stocare Interna: Memorie flash integrata pentru peste 100.000 de inregistrari

Alimentare: Baterie reincarcabila Li-Po (autonomie operare > 8 ore)

Software Analiza: iLab (inclus, cu licenta de utilizare)

Compatibilitate OS: Windows, macOS, iOS, Android, Linux

2. Specificatii Software de Analiza Date iLab

Moduri de Afisare: Grafic de linie, indicator analogic, digital, tabel de date, harta GPS

Functii de Analiza: Ajustare curbe (linear, polinomial, exponential), derivare, integrare, statistica

Procesare in Timp Real: Esantionare si redare grafica live a datelor de la toti senzorii conectati

Export Date: Format CSV, Excel, imagine grafic, salvare proiecte de laborator

Setari Experiment: Ajustare frecventa de esantionare, durata inregistrare si declansatoare (triggers)

3. Senzori Integrati in Baza SenseDisc Pro (4 Senzori)

Altimetru: Rezolutie 0.1 m

Aplicatii: Masurarea altitudinii in experimente de teren si analiza reliefului.

Barometru: Domeniu 30-120 kPa, Precizie 0.1 kPa (precizie relativa 0.006 kPa)

Aplicatii: Monitorizarea presiunii atmosferice si stadiilor meteorologice.

Accelerometru Triaxial: Domeniu -8g pana la +8g | Rezolutie 0.016g | Precizie ±2.5%

Aplicatii: Studiul miscarii 3D, vibratiilor si gravitatiei.

Senzor GPS: Precizie pozitie 2.5m CEP50, Precizie viteza 0.1m/s, Rata actualizare max. 10Hz

Aplicatii: Geolocalizarea punctelor de colectare a datelor in experimente de mediu.

4. Pachetul de Senzori Externi (9 Senzori + 4 Senzori pentru intrarea universala)

Cei 9 senzori externi dedicati si aplicabilitatea acestora:

1. Senzor de militensiune (Millivolt Voltage Sensor)

Utilizare: Senzorul de tensiune in milivolti este utilizat pentru a masura diferenta de potential dintre doua capete ale unui aparat electric.

Circuitul senzorului de tensiune in milivolti divizeaza tensiunea colectata dupa procesarea tensiunii, putand fi masurata electromotoare slaba din circuitele de curent continuu sau de curent alternativ de joasa frecventa si joasa tensiune.

Domeniu de masurare -500~500mV

Acuratete: ±1%

Rezolutie 0.3mV

Impedanta de intrare 500kΩ.

Utilizare: Masurarea cu mare precizie a diferentelor de potential electric de mica valoare in circuite electronice sensibile, experimente de electrochimie (f.e.m. a pilelor galvanice) si termocupluri.

2. Senzor de Curent (Current Sensor):

Utilizare: masurarea curentului intr-un circuit

Domeniu de masurare -30A ~ +30A,

Acuratete ±2%

Rezolutie 0.02A.

Utilizare: Masurarea intensitatii curentului electric in circuite complexe de curent continuu si alternativ cu valori ridicate ale amperajului.

3.Senzor de Temperatura (Temperature Sensor):

Utilizare: masurarea temperaturii

Domeniu de masurare: -40°C pana la 135°C

Acuratete: ±0.6°C

Rezolutie: 0.1°C

Experimente privind absorbtia si disiparea caldurii, studiul punctului de fierbere si inghet, reactii chimice termodinamice si legea lui Joule.

4. Senzor de Termocuplu (Thermocouple Sensor):

Utilizare: masurarea temperaturii suprafetei, a gazelor, a lichidelor acide si alcaline si poate fi utilizat si pentru masurarea temperaturilor ultra-scazute si ridicate.

Domeniu de masurare: -40°C pana la 135°C,

Acuratete: ±0.6°C,

Rezolutie: 0.1°C.

Experimente privind absorbtia si disiparea caldurii pentru obiecte de diferite culori, absorbtia si disiparea caldurii in diferite lichide, modele de racire a apei, lucru mecanic prin frecare, experimente de fierbere a apei, relatia dintre punctul de fierbere si presiune, legea lui Joule, caldura reactiilor acido-bazice, coroziunea cu oxigen a fierului etc.

5.Senzor de Miscare / Ultrasunete (Motion Sensor):

Utilizare: masoara deplasarea obiectului in miscare.

Domeniu de masurare: 20cm~600cm

Acuratete: ±2%

Resolutie: 0.1cm

Utilizat pentru masurarea deplasarii obiectelor in miscare. Experimente tipice: explorarea miscarii rectilinii uniforme, utilizarea senzorului de deplasare pentru masurarea vitezei de miscare a caruciorului si alte experimente conexe.

6.Senzor de Lumina (Light Sensor):

Utilizare: masoara valoarea intensitatii luminoase din mediul masurat.

Domeniu de masurare: 0~55000Lux

Acuratete: ±5%

Resolutie: 15 Lux

Utilizat pentru masurarea sensibila, precisa si rapida a intensitatii luminoase din mediu. Experimente tipice: explorarea relatiei dintre iluminare si distanta (legea patratului distantei in optica) si studiul fotosintezei.

7.Senzor Nivel de Sunet (Sonometru):

Utilizare: Senzorul de nivel al sunetului poate masura intensitatea sunetului.

Colecteaza semnalul sonor folosind un microfon electret. Dupa ce este amplificat de circuit, poate genera valoarea maxima a intensitatii sunetului.

Domeniu de masurare: 40dB ~ 92dB

Acuratete: ± 4dB

Rezolutie: 0.1dB

Utilizare: Sinteza sunetului, masurarea zgomotului ambiental, analiza reflexiei undelor acustice si studiul intensitatii nivelurilor sonore.

8.Senzor de Presiune Absoluta (Absolute Pressure Sensor):

Utilizare: pentru a masura presiunea unui gaz intr-un mediu atmosferic sau intr-un spatiu inchis.

Domeniu de masurare: 0~400kPa

Acuratete: ±2%

Resolutie: 0.1kPa

Utilizat pentru masurarea presiunii absolute a unui gaz intr-un mediu atmosferic sau intr-un spatiu inchis. Experimente tipice: masurarea presiunii atmosferice, reactii chimice ale metalelor cu acidul clorhidric si acidul sulfuric diluat, experimente cu dispozitivul de aprindere prin compresie, studiul fierberii apei si relatia presiune-temperatura.

9.Senzor Ritm Cardiac / Puls (Heart Rate Sensor):

Utilizare: Senzorul de ritm cardiac este utilizat pentru a masura ritmul cardiac al corpului uman.

Sonda senzorului de ritm cardiac este reprezentata de cleme de ureche cu transmisie. Utilizatorul trebuie sa le prinda de ureche pentru a le folosi.

Domeniu de masurare: 0 ~ 200 bpm

Acuratete: ±2 bpm

Rezolutie: 1 bpm

Utilizat pentru achizitia si afisarea in timp real a schimbarilor ritmului cardiac si ale pulsului pe terminal. Experimente tipice: masurarea ritmului cardiac uman in diferite stari (repaus, efort fizic) si experimente avansate de fiziologie sau biologie.

Intrare Universala Libera:

Permite conectarea oricarui alt senzor extern suplimentar din gama.

Cei 4 senzori universali ce pot fi conectati separat la intrarea universala libera

1.Senzor de Forta (Force Sensor):

Domeniu de masurare -50N~50N

Acuratete: ±1%

Resolutie: 0.03N

Utilizat pentru a masura fortele de tragere si impingere. Experimente tipice: estimarea presiunii atmosferice, relatia dintre forta de actiune si forta de reactiune (principiul al treilea al lui Newton), si alte experimente conexe.

2.Senzor de pH (pH Sensor):

Domeniu de masurare: 0~14 pH

Acuratete: ±0.2

Rezolutie: 0.01

Utilizat pentru masurarea rapida si precisa a valorii pH-ului solutiilor. Experimente tipice: masurarea pH-ului din solul gradinilor, masurarea pH-ului din ploaia acida, titrari acido-bazice si experimente de neutralizare.

3.Senzor de Conductivitate (Conductivity Sensor):

Domeniu de masurare: 0 ~ 20000 μS/cm

Acuratete: ±3%F.S

Rezolutie: 6μS/cm

Utilizat pentru masurarea conductivitatii electrice a solutiilor. Experimente tipice: masurarea conductivitatii apei potabile sau a apei de la robinet, compararea conductivitatii diferitelor solutii apoase si investigarea electrolitilor.

4.Senzor de Oxigen Dizolvat (Dissolved Oxygen Sensor):

Oxigen Dizolvat (Dissolved Oxygen):

Domeniu de masurare: 0-20 mg/L

Acuratete: ±0.5 mg/L

Rezolutie: 0.01 mg/L

Oxigen in Gaz (Gas Oxygen):

Domeniu de masurare: 0-100%

Acuratete: ±2% F.S.

Rezolutie: 0.1%

Utilizat pentru masurarea concentratiei de oxigen dizolvat in medii lichide, precum si a concentratiei de oxigen in stare gazoasa. Experimente tipice: explorarea arderii lumanarilor, studiul proprietatilor fizice si chimice ale corpurilor de apa si alte experimente conexe.

Scenarii de Utilizare in Laboratorul Scolar cu Software-ul iLab

Fizica, Mecanica si Electromagnetism: Studiul detaliat al circuitelor cu senzorul de milivolti si cel de curent; experimente de cinematica folosind senzorul de miscare cu ultrasunete, senzorul de forta si accelerometrul triaxial pentru analiza grafica live in iLab.

Chimie si Termodinamica: Monitorizarea variatiilor termice in timp real cu termocuplul si senzorul de temperatura, studiul presiunii absolute, precum si analiza proprietatilor solutiilor cu senzorul de pH si cel de conductivitate.

Biologie, Anatomie si Fiziologie: Investigarea parametrilor vitali (ritm cardiac, puls) in diferite stari de efort si repaus, precum si studiul proceselor biologice cu senzorul integrat de oxigen.

Stiinte de Mediu si Geocercetare (Fieldwork): Colectarea datelor de teren (temperatura, miscare, gaz, pH, presiune, altitudine, oxigen dizolvat) corelata automat cu coordonatele GPS in cadrul aplicatiilor practice exterioare.

Continut Kit laborator digital SenseDisc Pro ADVANCE

Consola Datalogger SenseDisc Pro (cu 4 senzori integrati: Altimetru, Barometru, Accelerometru triaxial, GPS)

Set de 9 senzori externi dedicati de inalta precizie (Milivolti, Curent, Temperatura, Termocuplu, Miscare, Lumina, Sunet, Presiune Absoluta, Ritm cardiac/Puls)

4 senzori suplimentari pentru intrari universale (Forta, pH, Conductivitate, Oxigen Dizolvat/Gaz)

Cablu de date si incarcare USB

Adaptor de alimentare / statie de incarcare compatibila

Suite software de analiza si achizitie date iLab (licenta multi-platforma pentru Windows, macOS, iOS, Android)

Manual de utilizare si ghid detaliat de experimente stiintifice
